GJB150.8A-2009淋雨試驗條件 淋雨試驗箱
測試目標：確定被測產品外殼在淋雨條件下防止雨水滲透的能力以及淋雨時或之后的工作效率。
試驗條件：淋雨測試可分為滴水測試、降雨測試和吹雨測試。
滴水量：> 280升//h
雨滴直徑：0.5毫米~ 4.5毫米
試驗時間：15分鐘
試水：自來水
測試表面：測試物品的上表面
淋雨(降雨和吹雨)測試條件
雨滴直徑：0.5毫米~ 4.5毫米
風速：18m/s
試驗時間：30分鐘
試水：自來水
測試表面：測試物品的上表面
測試實施流程：淋雨(滴)測試實施過程
應根據GJB 150.8-2009“程序-滴水”中規定的試驗方法進行試驗。
a)測試前測試
試驗前，在試驗的標準大氣條件下，按照試驗程序的要求對試驗對象進行試驗。
b)測試產品的安裝
將被測產品放在淋雨試驗箱內的架子上，并放在試驗箱的有效容積內，被測產品的上表面朝向雨水滴落的方向，測試時用電纜將被測產品與試驗箱外的測試設備連接。
c)試運行
測試前測得水溫為XX，被測產品溫度為XX，符合被測產品溫度至少比雨水溫度高10°的要求，可以直接測試。
按照規定的測試條件對被測產品進行淋雨(滴)測試，測試過程中保持滴水量> 280升
/m2/h，持續15分鐘。測試時，將被測產品通電，按照測試大綱的要求對被測產品進行測試。
d)測試后檢測
測試結束后，關閉被測產品的電源，將被測產品從試驗箱中取出，用干紗布擦去其表面的水滴，然后在測試的標準大氣條件下，按照測試程序的要求對被測產品進行測試。
淋雨(降雨和吹雨)實施流程
應根據GJB 150.8-2009中“程序-雨和雨吹”中規定的試驗方法進行試驗。
a)測試前測試
試驗前，在試驗的標準大氣條件下，按照試驗程序的要求對試驗對象進行試驗。
b)測試產品的安裝
將被測產品放在淋雨試驗箱的架子上，并放在試驗箱的有效容積內，被測產品的被測表面朝向風源。測試時，用電纜將被測產品與測試室外部的測試設備連接。

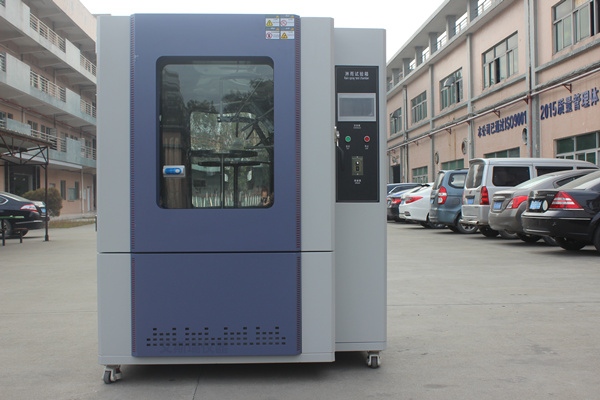

c)試運行 淋雨試驗箱
一步:測試前，測量水溫為XX，被測產品溫度為XX，滿足被測產品溫度至少比雨水溫度高10的要求。首先對被測產品進行XX方向的測試。
二步:按規定的測試條件對被測產品進行淋雨(降雨和吹雨)測試，測試時保持15厘米/小時的降雨強度30分鐘，測試時給被測產品通電，按測試大綱要求對被測產品進行檢測。
三步:被測產品在這個方向的淋雨(降雨和吹雨)結束后，按照測試大綱的要求對被測產品進行測試。
第四步:更換被測產品的被測表面，按照一步至第三步對被測產品進行XX方向、…和XX方向的淋雨(雨和吹雨)測試。
d)測試后檢測
測試結束后，關閉被測產品的電源，將被測產品從試驗箱中取出，用干紗布擦去其表面的水滴，然后在測試的標準大氣條件下，按照測試程序的要求對被測產品進行測試。
